一、气动对夹球阀 产品概述

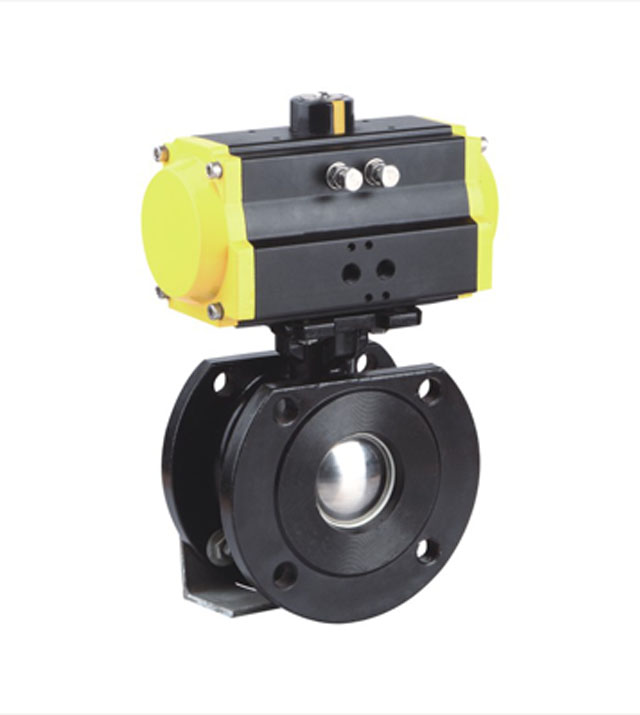

Q671F/PPL气动对夹球阀是气动球阀系列中的一种产品，也可称为气动超薄球阀。球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。气动超薄球阀它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点气动超薄球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
二、气动对夹球阀 主要技术参数
|
公称通径 |
DN10～150mm |
|
公称压力 |
PN1.6 2.5 4.0 MPa (高压可定制) |
|
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 |
|
流量特性 |
快开特性 |
|
可调范围 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
阀体形式 |
整体式锻造、整体式铸造 |
|
连接形式 |
超薄法兰式、对夹式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
适用温度 |
密封面 |
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
|
配置执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
三、气动对夹球阀 执行器技术参数
|
执行器型号 |
GT、SR、ST、AT、AW系列单、双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)－－失气时阀位开(FO)；气开式(K)－－失气时阀位关(FC)
双作用执行机构：气关式(B)－－失气时阀位保持(FL)；气开式(K)－－ 失气时阀位保持(FL) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、气动对夹球阀 主要零件材料
|
零件名称 |
材料 |
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|
填料 |
V型PTFE四氟填料、柔性石墨 |
五、气动对夹球阀 性能规范
|
公称通径DN(mm) |
DN15-150 |
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
低压气密试验0.5～0.7 |
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
七、气动对夹球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
