气动不锈钢球阀Q641F-16P

响应迅速、流通性好、品质优良、启闭力矩小、寿命长 欧系精装、技术精湛、密封可靠、应用广泛、替代进口 球阀高平台结构、安装更加专业和方便 双向密封、介质任意流向、
产品咨询热线：13738370398
技术规范
设计依据 GB标准
设计标准 GB/12237
结构长度 法兰链接 GB/12221
连接法兰尺寸 GB/9113、JB/T79
实验和检验 GB/T13927、JB/T9092
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造
技术参数
公称通径 DN15-200mm
连接方式 法兰
气缸配置 AT系列、GT系列
气缸形式 双作用、单作用（弹簧复位）
控制方式 二位切断（开关型）、调节型、三段式（开度可选）
公称压力 16、25、40bar（如需更高压力订货时请注明）
气源压力 双作用：4~8bar、单作用：5~8bar
介质温度 W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢（C）、不锈钢（P4、P6）
密封材质 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

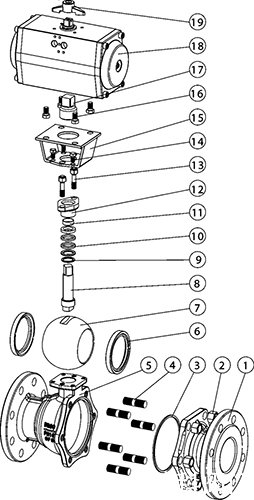

主要零件材质表
序号 零件名称 材质 序号 零件名称 材质
C P4 P6 C P4 P6
1 右阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 11 衬套 PTFE.复合轴承
2 螺母 35 ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 12 压盖 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 垫片 PTFE.石墨金属复合垫 13 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
4 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti 14 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
5 阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 15 连接支架 1Gr18Ni9Ti 1Gr18Ni9Ti 1Gr18Ni9Ti
6 阀座 PTFE.尼龙.对位聚苯.金属硬密封 16 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
7 球体 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 17 连接套 35 1Gr18Ni9Ti 1Gr18Ni9Ti
8 阀杆 1Gr13 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 18 气动装置 挤压铝合金
9 垫片 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 19 位置指示器 塑料 塑料 塑料
10 填料 PTFE.柔性石墨
