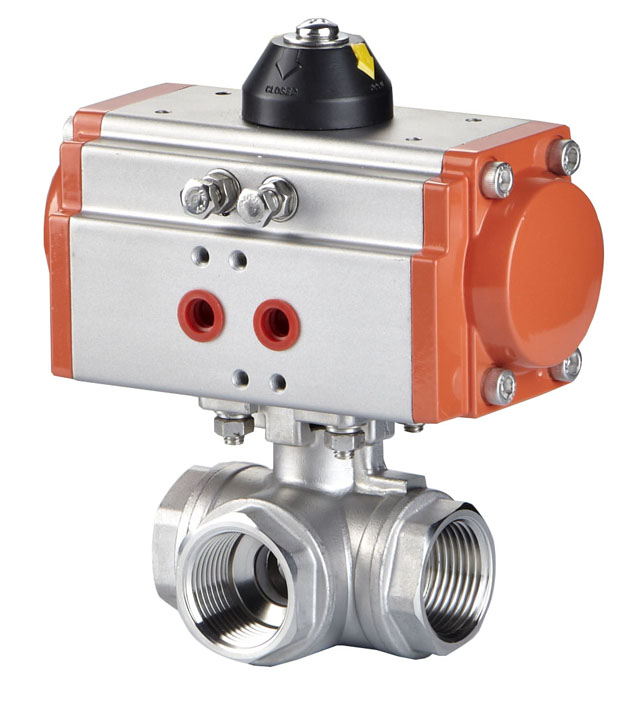

气动丝扣三通球阀型号 Q614F，Q615F 材质 不锈钢，碳钢
连接形式 内螺纹 结构形式 浮动球球阀 公称通径 DN15-DN100（mm）
适用介质 各种高腐蚀化学介质 压力环境 常压 工作温度 常温
标准 国标，美标，日标 流动方向 双向 驱动方式 电磁
工作原理
     当气动执行器与 电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
     □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
     □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置

气动执行器主要技术参数


气动执行器	型号	QW-TZ精小型系列、AT单作用系列
	控制形式	双作用/单作用
	作用形式	切断/调节
	气源压力	0.4 ～ 0.8 MPa
	最大回转角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信号	电信号：0～0Ma  4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

主要外型连接尺寸Q61（4、5）F

公称 通径 DN(mm)	外型尺寸
	16~6.4Mpa
	G	L	LO	H	L1	L2	S	d
15	1/2″	68	34	130	140	62	26	10
20	3/4″	78	39	135	140	62	32	15
25	1″	86	43	139	140	62	38	20
32	1-1/4″	111	55.5	158	164	75	49	25
40	1-1/2″	126	63	165	164	75	56	32
50	2″	143	71.5	202	190	91	78	38
