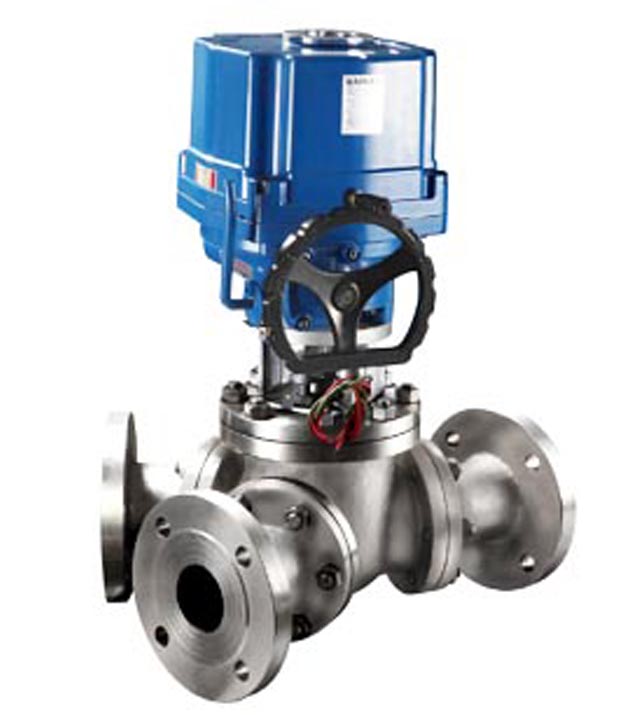

电动三通Y型球阀Q944/5F-16P

电动三通Y型球阀 产品说明 电动三通Y型球阀有相互成120、135二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。 电动三通
产品咨询热线：13738370398
电动三通Y型球阀 产品说明
电动三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。
电动三通Y型球阀 性能参数
电动执行器技术参数 Y型电动三通球阀阀体参数
电源 AC110、AC220、AC380V/DC24、DC220V 公称通径 DN50～250mm
输出力矩 50N·M～2000N·M 公称压力 PN1.6-10MPa
任选功能 开关型、触点型、开度信号、智能调节型 阀轴材质 不锈钢
动作范围 0～90°±5° 阀体材质 WCB/304/316/316L不锈钢
动作时间 15秒/30秒/60秒 球体材质 WCB/304/316/316L不锈钢
环境温度 -30°～60° 阀座密封 PTFE、PPL、合金钢、硬质合金
手动操作 附带手柄操作 温度 PTFE≤180℃、PPL≤350℃
限位 电气、机械二重限位 结构型式 法兰
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 水、石油、酸类、粘性流体、浆料介质等
输入信号 4-20mA/0-10VDC(智能调节型) 特点 结构紧凑、体积小、安装简单快速
电动三通Y型球阀 材质说明
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

电动三通Y型球阀 连接尺寸
DN L D K R C f n-d
50 110 160/165 125 100 20 3 4-18
65 130 180/185 145 120 20 3 4-18
80 150 195/200 160 135 20 3 8-18
100 170 215/220 180 155 22 3 8-18
125 190 245/250 210 185 22 3 8-18
150 210 280/285 240 210 24 3 8-23
200 245 335/340 295 265 24 3 12-23
250 290 405 355 320 30 3 12-25
